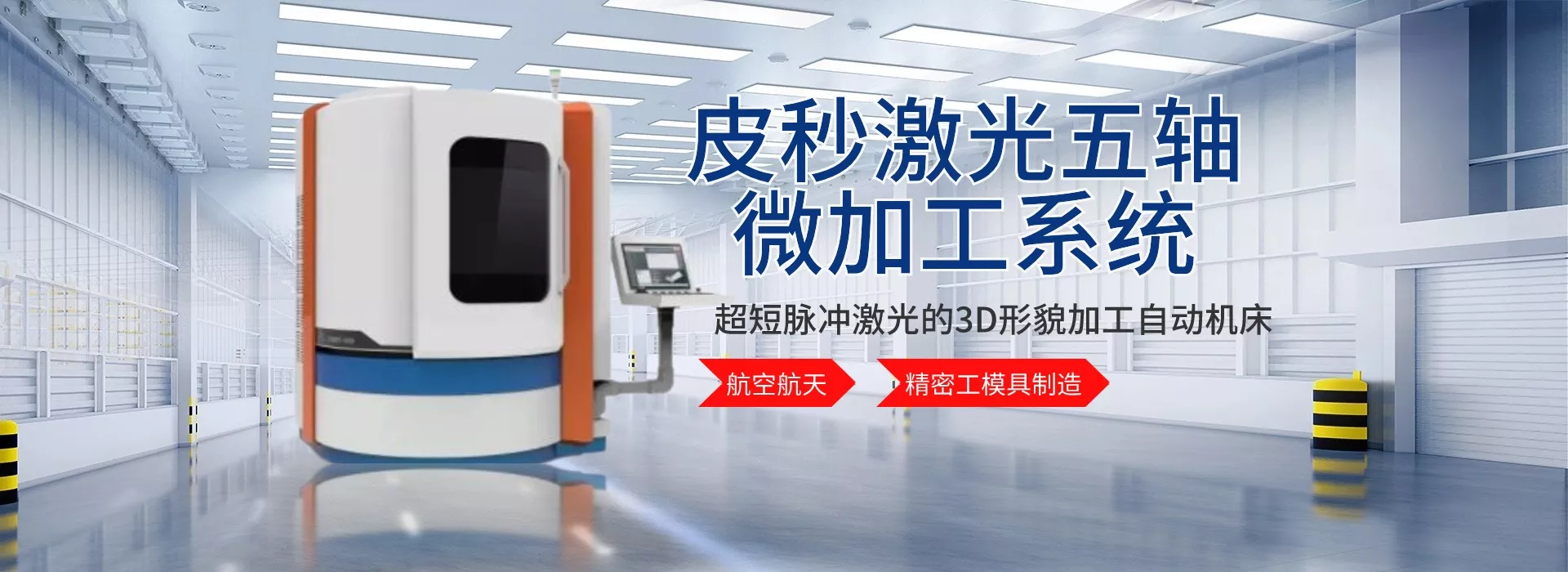

皮秒激光五轴微加工系统MS-PL设备介绍

采用超短脉冲激光的3D形貌加工自动机床,带有光学3 轴+A/C2轴的5轴联动


中测光科(福建)技术有限公司,作为一家专注于激光加工设备研发的高新技术企业,致力于满足市场多样化的需求。公司自主研发的皮秒激光五轴微加工系统MS-PL,以其高性价比在业界脱颖而出,成为众多企业的首选。


采用超短脉冲激光的3D形貌加工自动机床,带有光学3 轴+A/C2轴的5轴联动

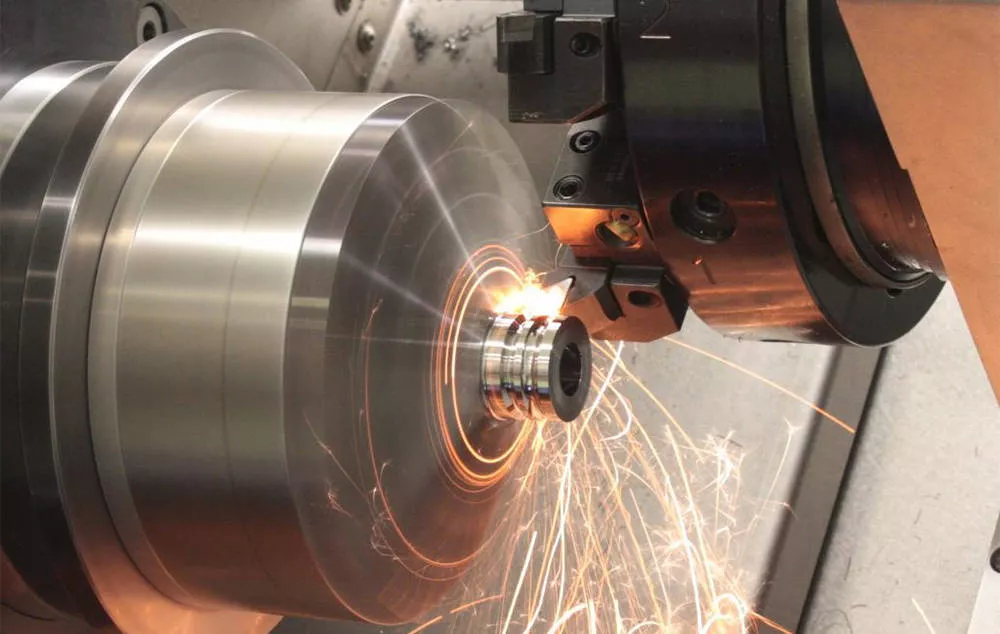

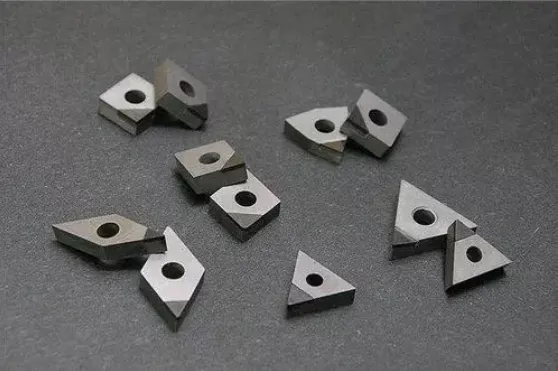

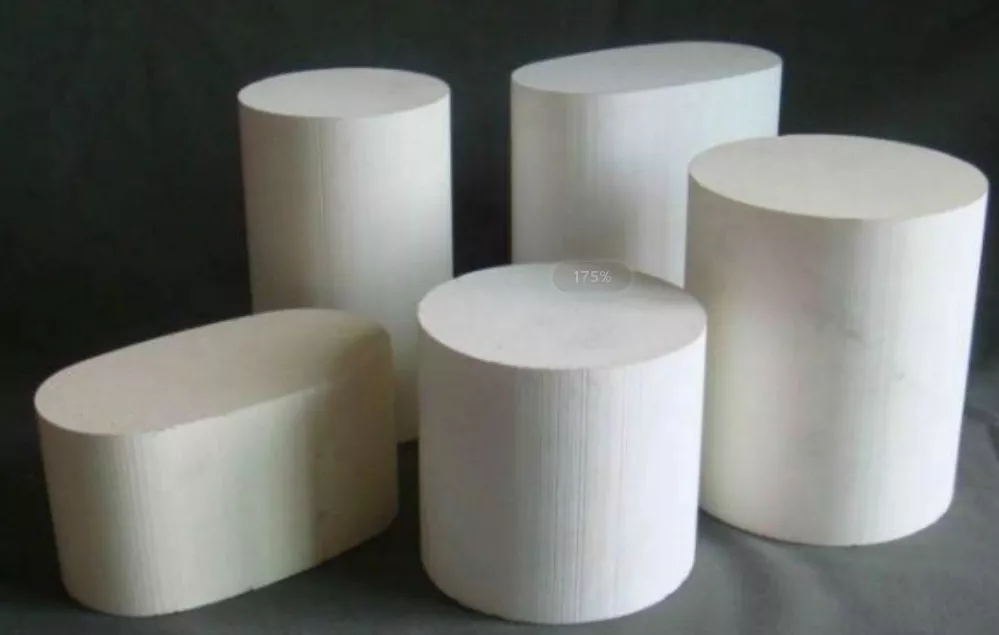

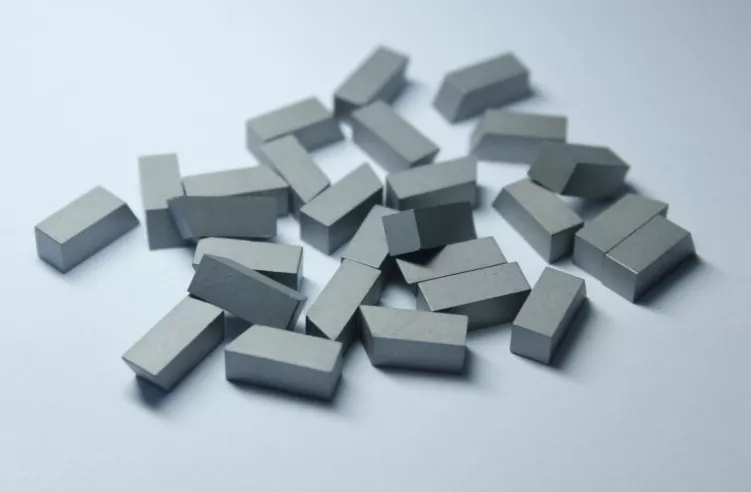

可以精密地加工各类材料,包括但不限于硬质合金、淬火钢、陶瓷、PCD或PCBN等。


可广泛应用于航空、航天、精密工模具制造


高性价比
灵活性
精度高效率
应用实例
皮秒激光五轴微加工系统MS-PL可用于金刚石刀轮微齿加工,航空发动机调轮叶片钻微孔和精密模具处理

金刚石刀轮微齿加工

金刚石刀轮微齿加工是一种高精度的加工技术,通过使用金刚石刀具在刀轮上制造微小的齿形结构,以提高切割效率和精度。这种加工方法特别适用于硬脆材料的精细切割。

航空发动机调轮叶片微孔

航空发动机涡轮叶片钻微孔是一种精密加工技术,通过在叶片上钻制微小孔洞,以提高冷却效率和延长叶片寿命。这些微孔有助于在高温环境下控制叶片温度,确保发动机性能和可靠性。

精密模具处理

精密模具处理涉及使用高精度机械和先进技术来制造和维护模具,确保其尺寸精确、表面光滑,以满足高标准的生产需求。这一过程包括精密加工、热处理和表面处理,以提高模具的耐用性和性能。

产品技术指标
皮秒激光五轴微加工系统MS-PL详细参数

运动轴系

8个运动轴系,X-Y-Z,A/C旋转轴+光学扫描X-Y-Z



激光器

采用超短脉冲皮秒或飞秒激光,具有极低的热影响区,加工区光滑、无挂渣、毛刺。

PS 1064m 30-100W:532m15~50W:355nm10~30W

FS   1064nm10-30W


X-Y工作台

直线马达驱动行程:400mmx500m

运动速度:2100mm's

重复精度:±2pum



Z轴

交流伺服电机驱动行程:200mm

速度:>30 mm/s

重复精度:+2um




旋转与倾斜平台

(A/C轴)

任意角度下有效载荷:>25kg,台面尺寸2160mm

旋转平台:旋转角度360”,角速度>2009s

输出承载扭矩>20Nm,重复精度+5arcsec

项斜平台:旋转角度+110°,角速度>20098

输出承载扭矩>100Nm,重复精度t5arcsec

光学高速扫描3轴

次扫描可完成立体空间100x100x20mm(可选150x150x40mmi

扫描速度24000mm/s 可与AVC 2轴形成5轴联动,重复精度+2.5um

视觉定位与测量

带有视觉定位与机械探针测量,探针重复精度优于1pm

系统控制单元

接收指定的3维机械设计软件生成的数据格式

可编辑和设霄加工参数控制旋转轴和倾斜轴与光学三维扫描聚焦模组做复合5轴运动

可对空间曲面表面实现高速激光处理**可控制轴数8轴(5+3)
